CW-600ZF+SZ

Technical Parameter:

■ 由於不斷改善及研發新功能，機器外觀，性能特點及技術參數如有更改，恕不另行通知。

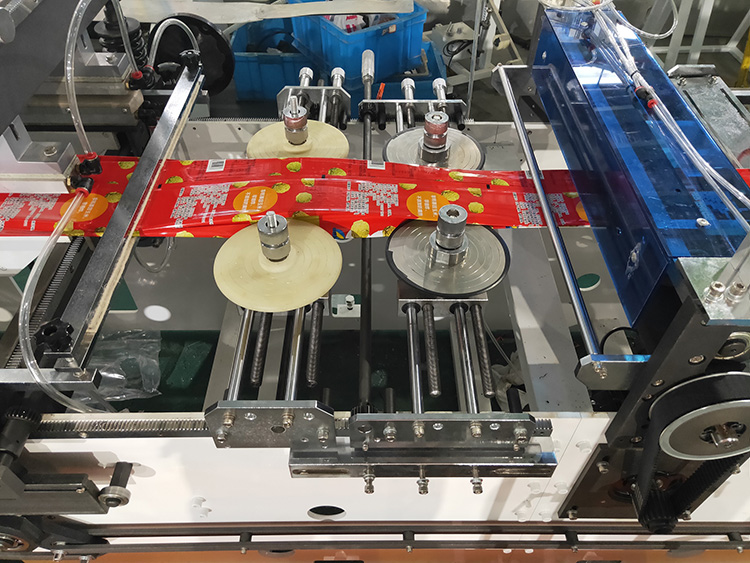

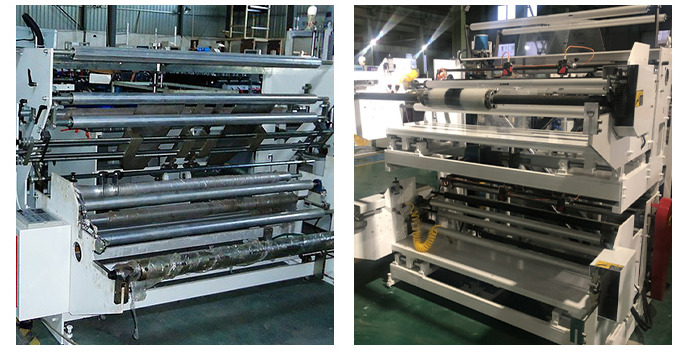

               連續送料帶插邊放卷(ZF係列)                          雙放卷裝置(C+FD/C+CS 係列)

1.（單）雙放料裝置

1）結構形式：臥式水平工位（由磁粉製動器、氣動、擺輥、變頻器、電機、牽引輥傳感器及控製係統組成）

2）放料軸：氣漲軸加氣動鎖緊裝置

3）自動張力和EPC控製

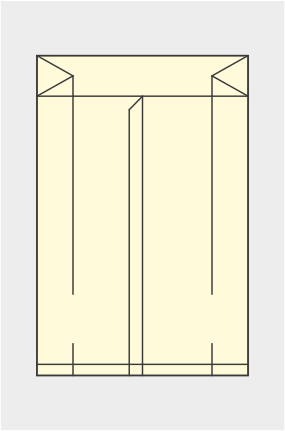

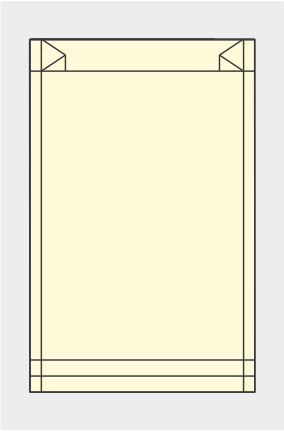

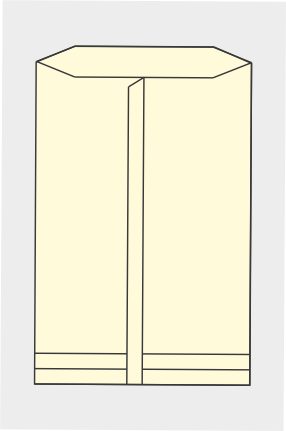

中封和四邊封插邊裝置

中封，四邊封插邊裝置

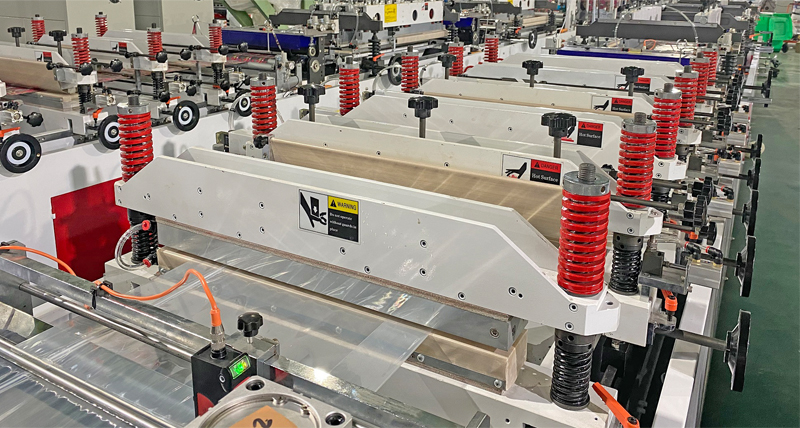

縱封刀裝置

1）結構：鋼板組合橋梁式重壓力結構

2）驅動：主電機驅動連杆

3）傳動：同軸偏心機構聯杆垂直運動

4）加熱方式：澆鑄式鋁排電熱管

5）縱封刀：獨立溫度控製

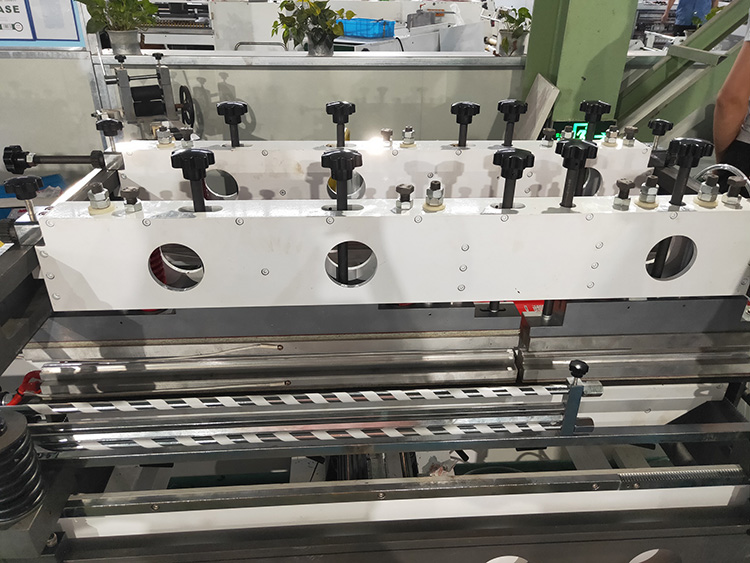

橫封刀裝置

1）結構：大梁墊塊式燙壓結構

2）驅動：主電機驅動連杆

3）傳動：同軸偏心機構聯杆垂直運動

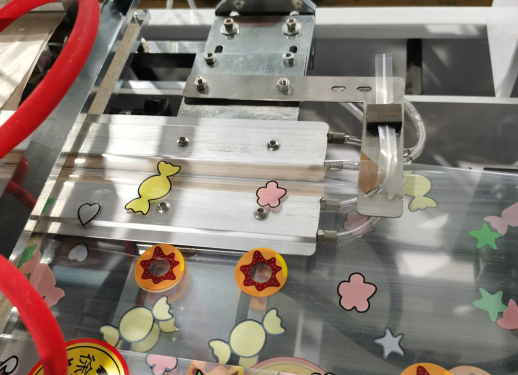

拉鏈裝置

1）拉鏈走向：左、中、右導板縱向排列，無拉力輸送

2）冷卻形式：內嵌式水循環冷卻

3）拉鏈熱封刀：1組上下加熱，獨立溫度控製（與縱封共用，拉鏈模板送一副）

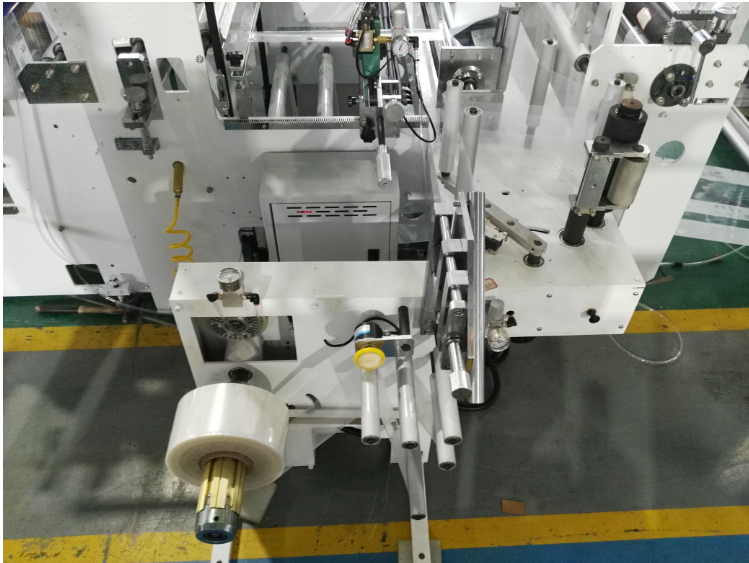

第三張膜站立袋放料裝置

1）結構形式：臥式水平放料（由氣缸、擺杆、交流調速電機、牽引輥、傳感器組成）

2）插片牽引：主機牽引副帶插片同步進行

3）放料：擺臂控製放料電機做牽引

4）控製形式：傳感器與電位器（控製浮動擺杆運動位置）

5）張力：放料摩擦式張力

6）衝孔：光電跟蹤，主機電腦集中控製，氣動電腦集中控製，氣動衝壓。衝孔位置搬運調節（手動）

7）模具：圓孔（￠16）

8)自立封刀：（與縱封共用）

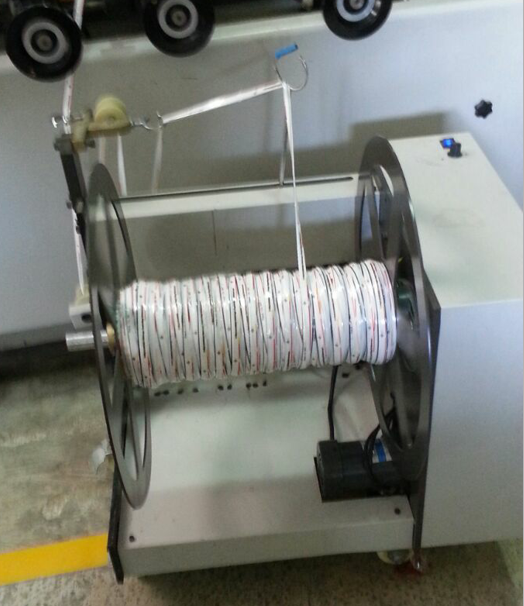

廢料回收裝置

結構：臥式往複絲杆收料結構

驅動：直流電機驅動

控製：位移傳感器控製

工作台自動輸送裝置

結構：0型水平工位

驅動：電容驅動，齒輪減速單相電機

傳動；傘齒輪副傳動

輸送距離及輸送數量：電腦內自由設定

控製形式：電腦集中控製
